YZG型移动抓斗式格栅除污机

应用场合

    移动抓斗式格栅除污机，简称抓斗格栅，广泛用于大、中型给排水工程、农灌站及小型水电站等均布在同一直线或具有一定曲率半径工作轨迹上的多进水渠道或宽栅面处的格栅清污。主要用于清除水中的粗大漂浮物， 如： 树木、 杂草、 垃圾、纤维、橡塑物等。该格栅除污机适用于大、中型构筑物的进出水口处，如：防洪防汛排渣泵站、污水及雨水提升泵站、火电及水电厂取水口、污水处理厂等。可减轻后续工序处理负荷。

结构及工作原理

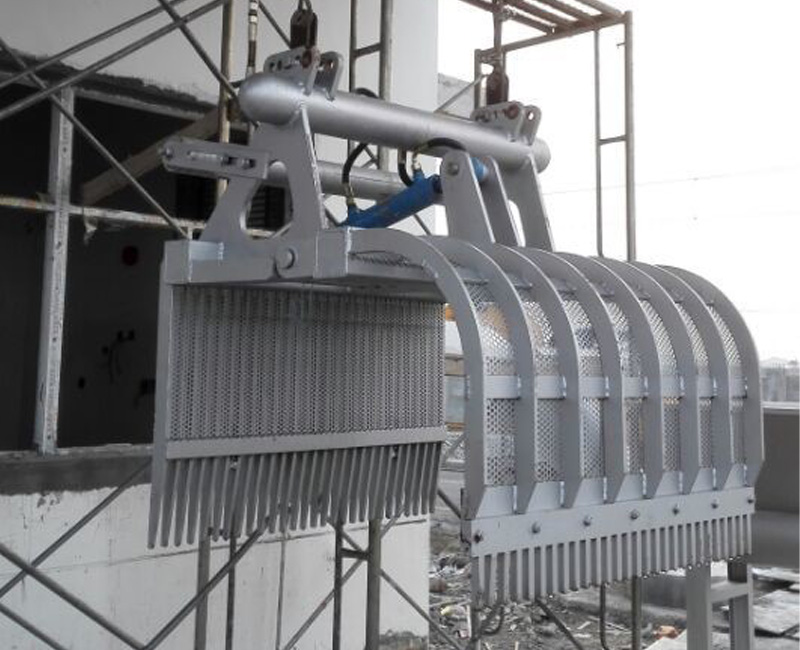

    移动抓斗式格栅除污机主要由清污机小车、抓斗装置（抓斗本身、液压装置以及钢丝绳提升装置）、行走轨道及行走机构、提升机构、安全保护装置和电气控制单元（含手操作器和控制箱）等部件组成。

    在工作时，小车沿轨道移至第一个抓污位置，限位感应开关会准确的测量到这个位置，小车停留在抓污位置，同时抓斗向下运行。清污机抓斗在下降的过程中，将垃圾向下推到栅条底部，到达栅条底部后，抓斗通过液压缸驱动抓污并完全合拢然后向上运行。当抓斗到达顶部后，移动车沿轨道移至卸渣处，抓斗打开把污物倒入清污小车，然后移动车和抓斗移至第二个抓污位置。抓斗抓污位置的多少取决于所有格栅的总宽度。每一个抓污位置都是由轨道上的限位点来决定的，清污过程可选择自动模式或PLC模式来控制抓爪的运行。当所有抓污点都被清污处理过以后，移动车返回并停靠在杂物排放区。如果因为垃圾太多或其他一些障碍物阻止了抓斗到达格栅底部，检测移动车的钢丝绳是否松弛的装置可使抓斗停止向下运行，抓斗合拢并向上提升污物，将污物送至清污小车后再次返回此抓污位置继续清污过程。
