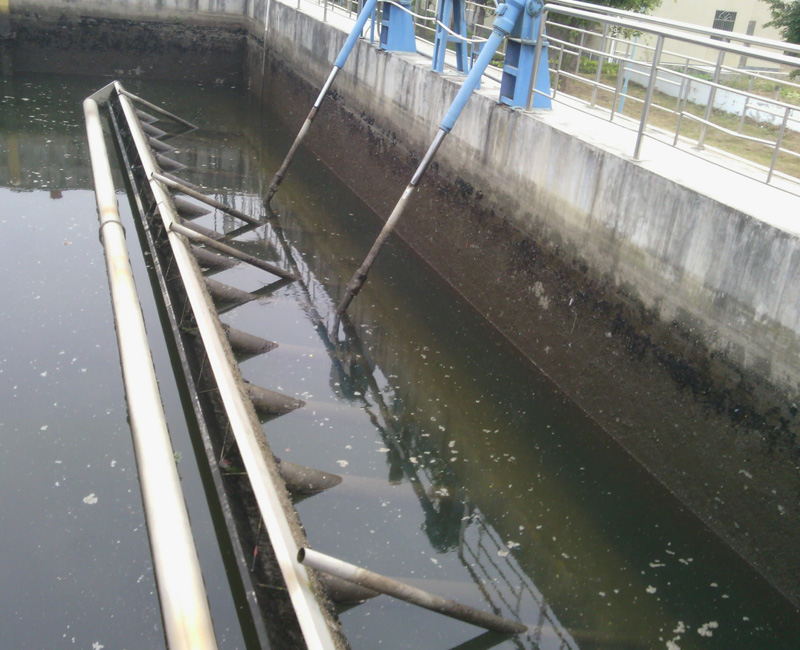

BS型滗水器

应用场合

    滗水器是SBR法、CASS法、ICEAS法等污水处理工艺中常用的关键机械设备，它可在排水阶段随水位变化而自动升降，将已处理的上清液自表面排出，而表面的浮渣被有效地截留在反应池内。 以SBR法为例，处理污水主要分为四个阶段：进水/曝气、沉淀、排水、闲置，滗水器主要用于排水，即排除反应池内的上清液，可以实现自动控制，循环运行的目的。

    滗水器分为螺杆旋转式滗水器、堰门式滗水器、虹吸式滗水器、浮筒式滗水器。

结构说明

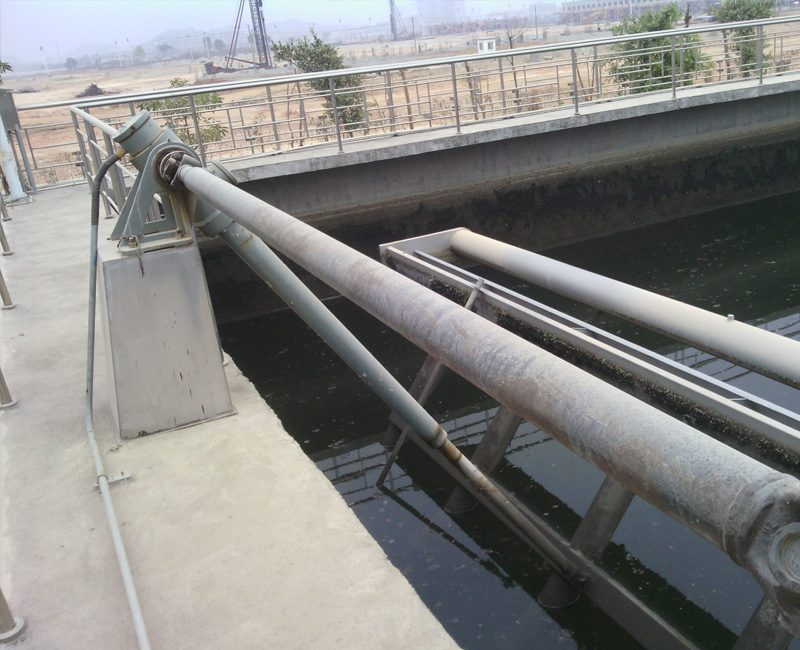

    旋转式滗水器由传动机构（包括减速机、传动轴、加长杆、推杆、缸筒、活塞杆、限位装置）、减速机机座、推杆支座、销轴、滗水管总成、滑动承承、密封组件、紧固件等组成。随主机配套有现场电控箱。

工作原理

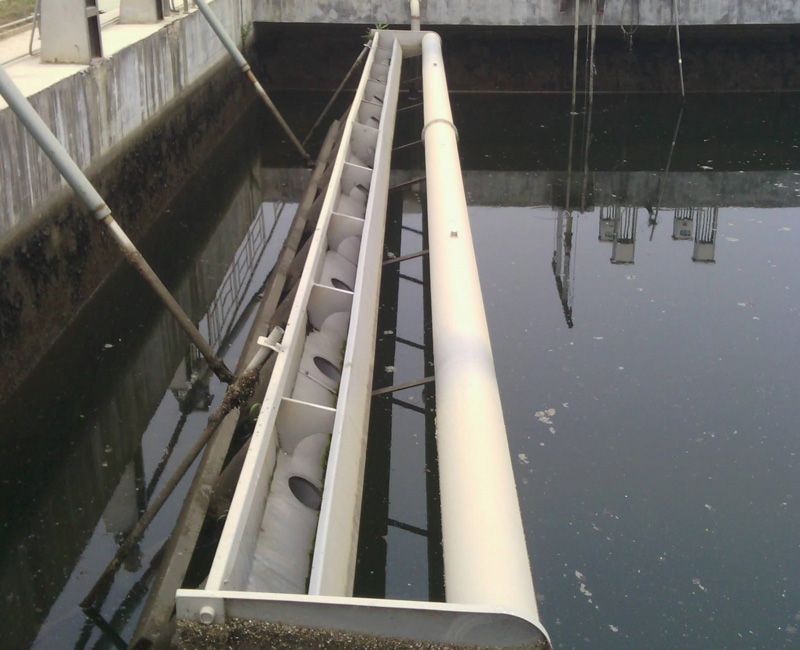

    在曝气和沉淀阶段，滗水器位于高水位的上面（初始位置）。撇水阶段开始时，驱动机构带动升降机构的丝杠向下运动，从而使铰链杆机构开始摆动，出水堰绕主轴中间进行转动，接近水面。这时浮筒进入水面由于浮力的作用又从水面浮起同时推开位于出水堰周围的浮渣，加之浮筒两侧的挡渣板的作用，形成了一个无浮渣的出水区域，浮筒漂浮于水面可自动调节与堰口之间的距离。当出水堰到达水面后，上清液从浮筒下面缓缓进入堰口，排水开始。同时到达水位的浮球发出信号，变频器便自动调速使下降速度转换到给定速度，水流平稳，呈层流状态进入堰口，出水量保持不变，不会扰动上清液。当出水堰到达所设定的低水位时，限位开关动作，滗水器自动返回初始位置。

技术特点

    1、适应范围广，适用水量从100m3/h～3000m3/h；

    2、堰流负荷大，出水流畅无卡阻；

    3、升降灵活，限位准确，运行平稳，对水面扰动小；

    4、设有推杆过扭矩装置，保证设备具有较大的安全性；

    5、行程控制机构全部置于防护罩内，不受风雨的侵蚀；

    6、密封旋转接头，转动灵活，密封性好；

    5、电动推杆结构合理，易于拆卸和维修，使用寿命长。
